电解电容正负极识别方法有哪些?

作者：ncc电容    发布时间：2021-10-23 14:19:53  访问量：5533  来源：黑金刚电容

　　电解电容正负极识别方法有哪些?电解电容是有极性电容，不能接受反向电压，安装时需按正确的极性安装，所以在使用前我们要正确的区分电解电容正负极。今天ncc电容上海樱拓小编就跟大家分享一下。

　　一、螺栓型电解电容正负极识别

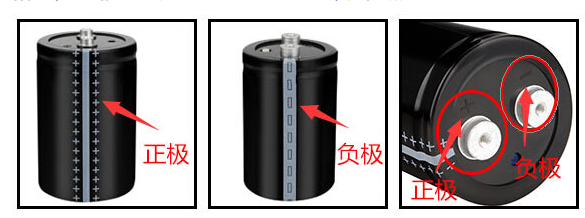

　　螺栓型铝电解电容在套管上有明确的正负级标识，正极用“+”、负极用“-”表示。大部分螺栓电容在盖板上的端子旁边都会刻有“+”、“-”的标识，如下图所示：

　　1、正极套管标识      2、负极套管标识      3、盖板正负极标识

　　二、焊片铝电解电容正负极的区分

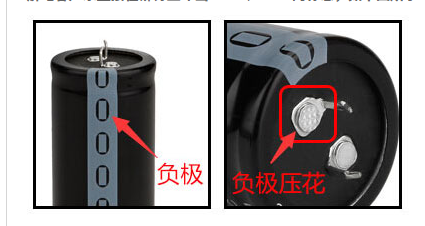

　　焊片铝电解电容又称之为牛角电容，目前所有厂家都是选用“负极标识”，即套管“-”标识所对应的焊针为负极。焊片电解电容正负极在盖板上也有区分，大部分是采取负极“压花”来标识，也有电解电容厂家直接在铆钉上印出“+”、“-”的标志，如下图所示：

　　1、负极套管标识       2、盖板压花标识

　　三、引线结构电解电容正负极识别方法

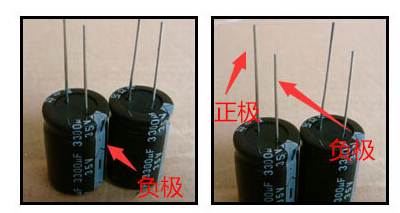

　　引线结构电解电容也是采取“负极标识”，即套管“-”标识所对应的引线为负极。还有就是按引线的长短来识别，长的引线为正极，短的引线为负极，如下图所示：

　　1、负极套管标识     2、引线长短标识

　　四、片式铝电解电容正负极识别方法

　　片式铝电解电容又称之为贴片铝电解电容，片式铝电解电容是没有套管的，所以在铝壳的底部印有容量、电压、正负极等相关信息，如下图所示印有半边黑色的为负极。

　　片式铝电解电容负极标识，如电解电容无明显标识，您可直接联系ncc电容代理商上海樱拓，我们可以帮你提供正确的电解电容正负极识别方法。
