贴片电解电容有哪些应用?

当前位置:NCC黑金刚电容 > 产品资讯

贴片电解电容有哪些应用?

作者:黑金刚电容    发布时间:2022-05-07 16:12:56  访问量:865  来源:ncc电容


  贴片电解电容(Electrolytic Capacitor)贴片电解电容是用金属作为阳极(Anode),并在表面形成一层金属氧化膜作为介质;然后湿式或固态的电解质和金属作为阴极(Cathode)。电解电容大都是有极性的,如果阴极侧的金属,也有一层氧化膜,就是无极性的电解电容。

  根据使用的金属的不同,目前只要有三类电解电容:

  铝电解电容(Aluminum electrolytic capacitors)

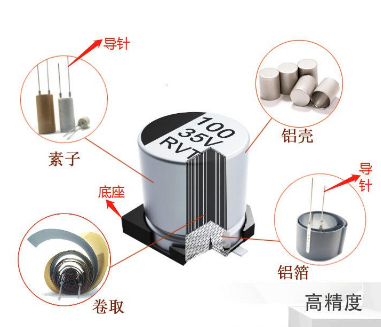

  铝电解电容应该是使用最广泛的电解电容,最便宜,其基本结构如下图所示:

黑金刚电容

  铝电解电容的制作工艺大致有如下几步:

  首先,铝箔会通过电蚀刻(Etching)的方式,形成一个非常粗糙的表面,这样增大了电极的表面积,可以增大电容量;

  再通过化学方法将阳极氧化,形成一个氧化层,作为介质;

  然后,在阳极铝箔和阴极铝箔之间加一层电解纸作为隔离,压合绕制;

  最后,加注电解液,电解纸会吸收电解液,封装成型。

  使用电解液的湿式铝电解电容应用最广;优点就是电容量大、额定电压高、便宜;缺点也很明显,就是寿命较短、温度特性不好、ESR和ESL较大。对于硬件开发来说,需要避免过设计,在满足性能要求的情况下,便宜就是最大的优势。

  铝电解电容也有使用二氧化锰、导电高分子聚合物等固态材料做电解质;聚合物铝电解电容的结构大致如下图所示:

  聚合物铝电解电容的ESR较小,容值更稳定,瞬态响应好;由于是固态,抗冲击振动能力比湿式的要好;可以做出较小的SMD封装。当然,湿式的铝电解电容也可以做SMD封装,不过大都是长这样:
