黑金刚电容原理教程

作者:黑金刚电容    发布时间:2020-09-15 21:22:28  访问量:295  来源:Nippon Chemi-Con




  铝电解电容是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极制成。还需要经过直流电压处理,使正极片上形成一层氧化膜做介质。它的特点是容量大,但是漏电大,稳定性差,有正负极性,适宜用于电源滤波或者低频电路中。使用的时候,正负极不要接反。

  额定工作电压

  铝电解电容本体上标有的容量和耐压,这两个参数是很重要,是选用电容最基本的内容。在实际电容选型中,对电流变化节奏快的地方要用容量较大的电容,但并非容量越大越好,首先,容量增大,成本和体积可能会上升,另外,电容越大充电电流就越大,充电时间也会越长。这些都是实际应用选型中要考虑的。

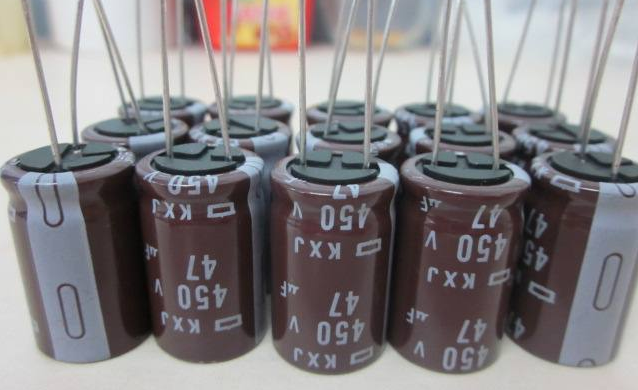

黑金刚电容原理教程-樱拓贸易

  额定工作电压:在规定的工作温度范围内,电容长期可靠地工作,它能承受的最大直流电压。在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、200V、250V、400V、450V、475V、500V、600V、630V。电容在电路中实际要承受的电压不能超过它的耐压值。

  在滤波电路中,电容的耐压值不要小于交流有效值的1.42倍。另外还要注意的一个问题是工作电压裕量,一般来说要在15%以上。

  让电容器的额定电压具有较多的余裕,能降低内阻、降低漏电流、降低损失角、增加寿命。虽然说, 48V的工作电压使用50V的铝电解电容短时间不会出现问题,但使用久了,寿命就有可能降低。

  介质损耗

  电容器在电场作用下消耗的能量,通常用损耗功率和电容器的无功功率之比,即损耗角的正切值表示(在电容器的等效电路中,串联等效电阻ESR 同容抗 1/ωC 之比称之为 Tan δ,这里的 ESR 是在 120Hz 下计算获得的值。显然,Tan δ随着测量频率的增加而变大,随测量温度的下降而增大)。损耗角越大,电容器的损耗越大,损耗角大的电容不适于高频情况下工作。散逸因数dissipationfactor(DF)存在于所有电容器中,有时DF值会以损失角tanδ表示。此参数愈低愈好。但铝电解电容此参数比较高。

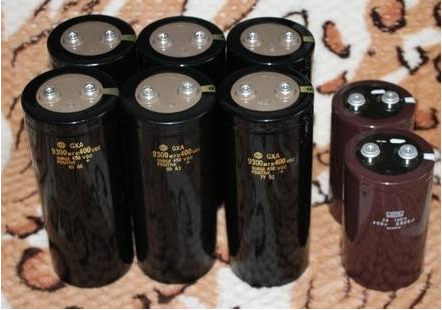

黑金刚电容原理教程-樱拓贸易

  DF值是高还是低,就同一品牌、同一系列的电容器来说,与温度、容量、电压、频率……都有关系;当容量相同时,耐压愈高的DF值就愈低。此外温度愈高DF值愈高,频率愈高DF值也会愈高.

  外型尺寸

  外型尺寸与重量及接脚型态相关。single ended是径向引线式,screw是锁螺丝式,另外还有贴片铝电解电容等。至於重量,同容量同耐压,但品牌不同的两个电容做比较,重量一定不同;而外型尺寸更与外壳规划有关。一般来说,直径相同、容量相同的电容,高度低的可以代用高度大的电容,但是长度高的替代低的电容时就要考虑机构干涉问题。
