黑金刚陶瓷压敏电阻TNR的衰减

作者：黑金刚电容    发布时间：2020-08-13 15:56:08  访问量：3202  来源：NIPPON CHEMI-CON

一、陶瓷压敏电阻TNR的衰减

（1）无浪涌施加给TNR时

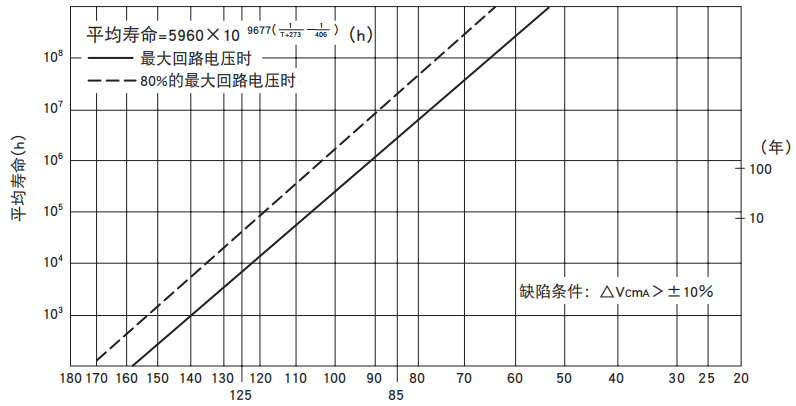

TNR的平均寿命与环境温度的关系如下图所示，如果回路电压及周围温度均在最大规格范围内，TNR的平均寿命将超过100年，可 以说TNR几乎不会衰减。

环境温度 (℃)

图4.TNR的平均寿命与环境温度的关系（无浪涌施加给TNR时）

（2）有浪涌施加给TNR时

①作为浪涌吸收器件，当施加的浪涌超过额定值时TNR会衰减。

雷击脉冲

有雷浪涌施加给TNR时，浪涌波形、浪涌能量及频率都不能确定，所以无法确定初期至衰减的时间。

②开关浪涌

有开/关浪涌施加给TNR时，浪涌波形、浪涌能量及频率可以被测量或估计，所以可以从TNR的浪涌寿命特性来确定TNR的大概 的衰减时期。

然而，通常条件下都会选择符合浪涌寿命要求的TNR产品，所以TNR在设备保证年限内将不会衰减。

二、TNR衰减的检查方法

（1）TNR的衰减

施加最大浪涌及电源电压波动等因素导致的过电压施加会造成TNR的衰减，过程如下：

（2）TNR衰减的检查方法

如二（1）条项所描述，TNR的衰减会以漏电流增加的形式体现出来，所以可以通过测量漏电流来判断TNR的衰减程度。 虽然TNR的漏电流（当压敏电阻耐电压值的一半施加到TNR上时）根据TNR规格的变化而有所不同，但初始值大概都为1μA。 漏电流为10μA时证明TNR开始衰减，所以此时TNR需要被更换。

不过，漏电流为10μA时只会导致产生微小的发热，但不会立刻导致发热失控，此时，TNR的浪涌寿命会比初始时变短。
