NIPPON CHEMI-CON陶瓷压敏电阻TNR的脉冲响应特性

作者:NIPPON CHEMI-CON    发布时间:2020-08-14 10:29:06  访问量:258  来源:樱拓贸易


陶瓷压敏电阻本身具有时间短至1ns的单次冲击响应时间。但是,由于引线感量的巨大影响,响应时间非常难测定。

在实际使用中,由于引线感量的影响,对于快速上升的脉冲来说,即使在相同电流条件下钳位电压也会有一点增加。如图5所示,在占 空比为8/20μs的标准电流脉冲条件下,钳位电压会随着脉冲上升时间的变化而增长的比率,叫做过冲比率。图5中的案例显示的是,当 大小为10A的持续性的峰值电流施加在TNR14V271K上,浪涌上升时间从0.5μs到8μs时的钳位电压的过冲比率。在图5中所示,浪涌上升时间为0.5μs时,过冲比率大概为10%。

在实际使用中,受在线上传递的感量及静电容量的限制,浪涌电压的上升时间大部分都超过1μs。

因为较长的布线会引起更高的过冲,所以布线请尽量短。

图6和图7显示的是极限案例,布线距离为5mm和25cm时TNR的冲击吸收特性。在案例中,布线长度为25cm时钳位电压大概为1250V,差 不多是布线长度为5mm时钳位电压(500V)的2.5倍。

NIPPON CHEMI-CON陶瓷压敏电阻TNR的脉冲响应特性

脉冲上升时间(μs)

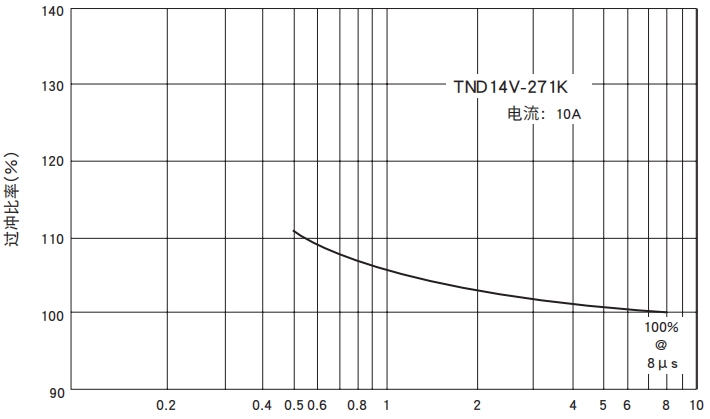

图5、浪涌上升时间与过冲比率的关系

NIPPON CHEMI-CON陶瓷压敏电阻TNR的脉冲响应特性

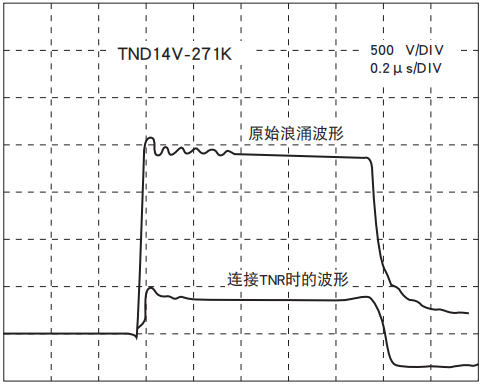

图6、TNR的浪涌吸收特性(布线长度5mm)

NIPPON CHEMI-CON陶瓷压敏电阻TNR的脉冲响应特性

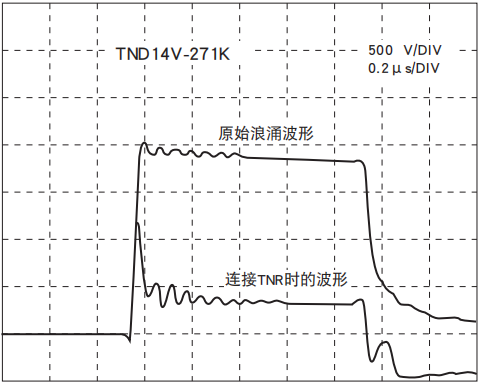

图7、TNR的浪涌吸收特性(布线长度25cm)
