NCC电容陶瓷压敏电阻的使用案例和注意事项

作者:NCC电容    发布时间:2020-08-11 11:25:51  访问量:127  来源:NIPPON CHEMI-CON


今天主要是介绍NCC电容陶瓷压敏电阻的常见使用案例和注意事项,选择TNR的规格时请注意这些条件。

1 电源浪涌保护

(1)布线举例

NCC电容陶瓷压敏电阻的使用案例和注意事项

(2)规格选择举例

NCC电容陶瓷压敏电阻的使用案例和注意事项

2 对半导体、IC感应开关的脉冲保护及接触火花的清除

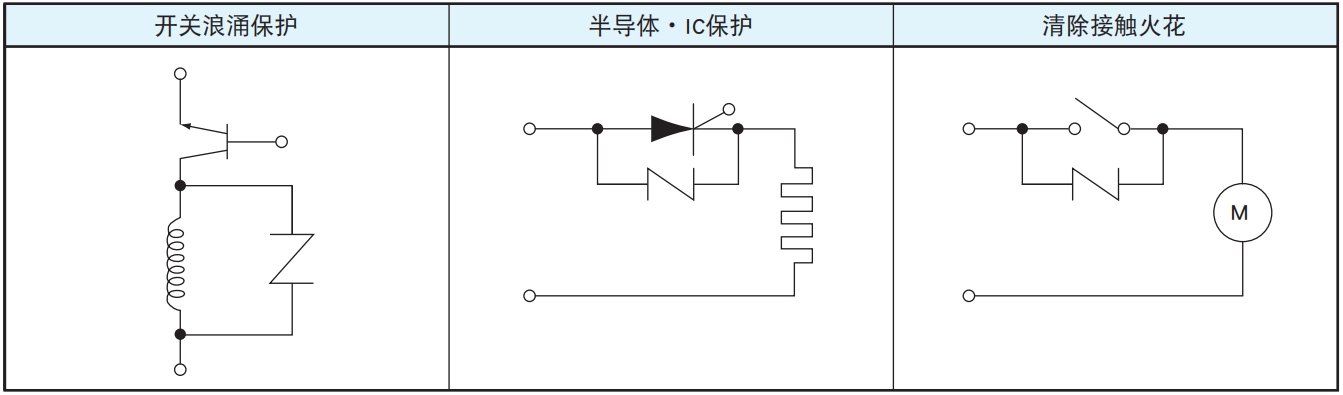

(1)布线举例

NCC电容陶瓷压敏电阻的使用案例和注意事项

(2)规格选择举例

NCC电容陶瓷压敏电阻的使用案例和注意事项

(3)TNR的使用注意事项

a. 请注意2-1节所解释的“电源浪涌保护”部分。

b. 关于施加的浪涌次数与TNR的关系,请参照浪涌寿命特性曲线,选择满关足要求的TNR。

c. 请选择额定功率大于平均功率的TNR以确保能够吸收高频浪涌。

3 减少信号传输线之间的浪涌

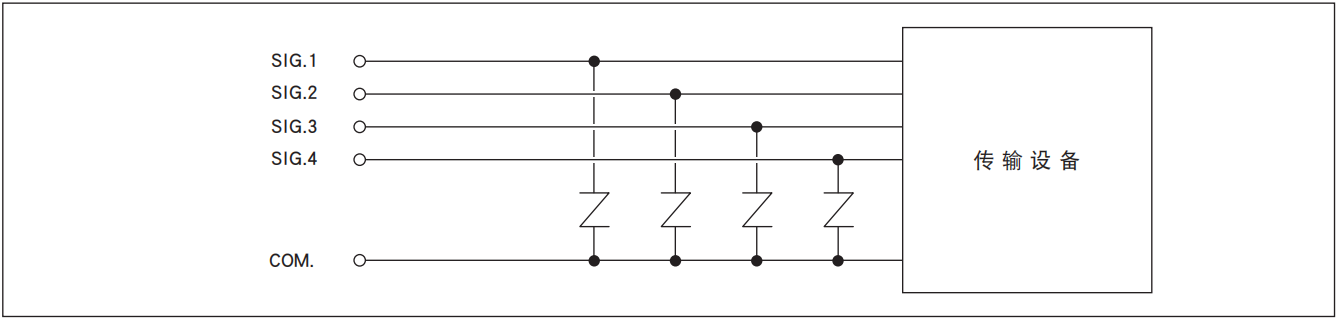

(1)布线举例NCC电容陶瓷压敏电阻的使用案例和注意事项

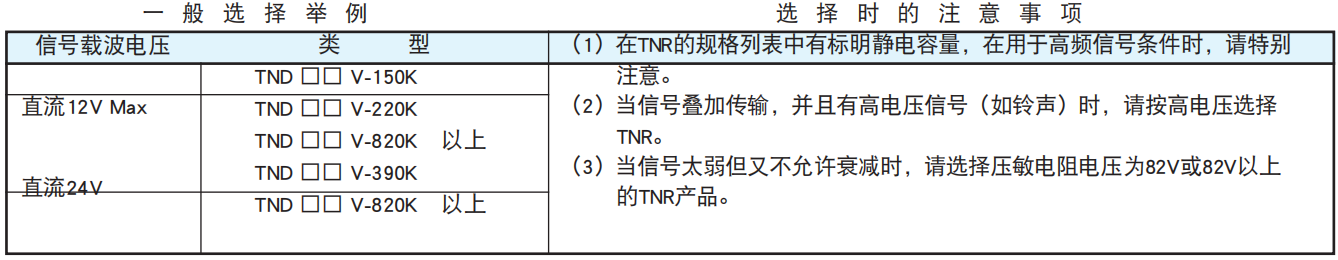

(2)规格选择举例

NCC电容陶瓷压敏电阻的使用案例和注意事项

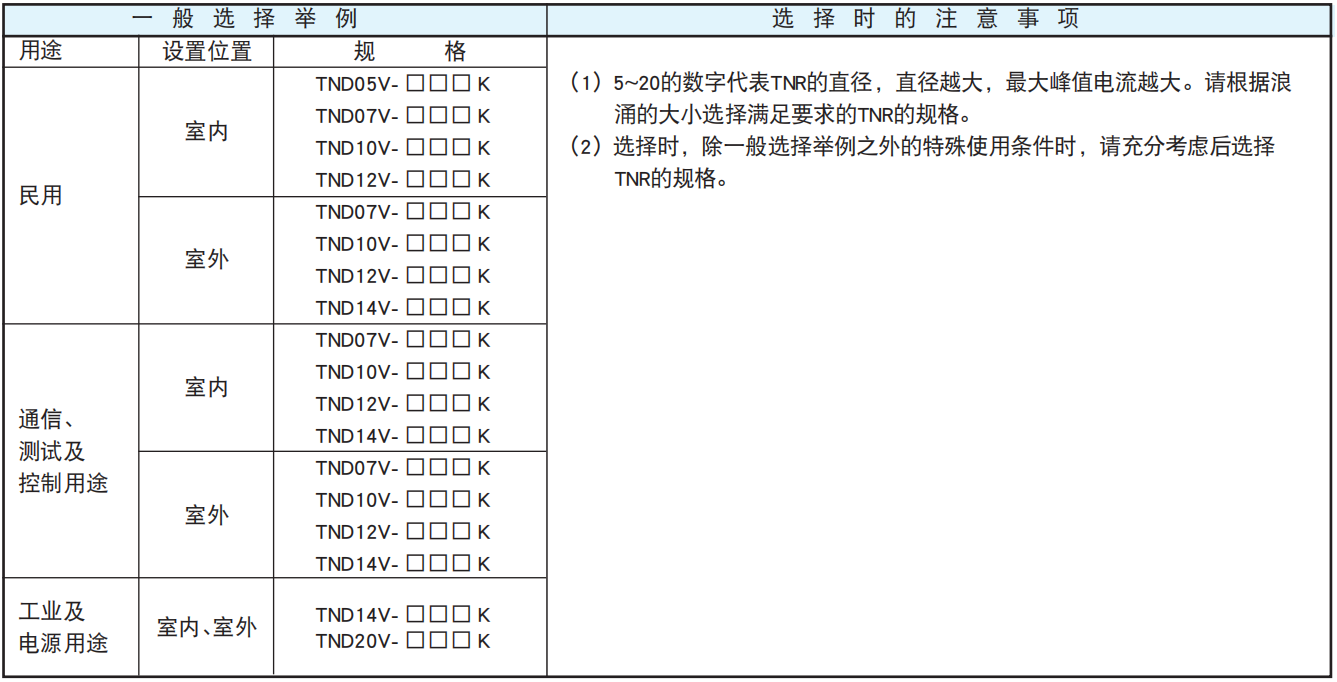

4 各领域选型示例

NCC电容陶瓷压敏电阻的使用案例和注意事项

5 使用时的注意事项

除以下注意事项之外,也请充分考虑电源浪涌保护页所记述的注意事项。

1. 当吸收超过 TNR 额定的浪涌时,TNR 可能发生短路或者损坏,所以请采取下图所示对策。

NCC电容陶瓷压敏电阻的使用案例和注意事项

(1)将TNR安装在离过电流保护器(如:断路器、保险丝等)更近的位置,在TNR短路时立刻让其与电源端断开。

(2)如果不能在位置A安装过电流保护器,请安装在位置B。

(3)位置A或位置B的保险丝规格举例如下:

NCC电容陶瓷压敏电阻的使用案例和注意事项

(4)如果TNR连接在功率线与地之间,需要在A位置使用漏电断路器或者在C位置连接TNR与热结合的温度保险丝。 同时,使用带有温度保险丝的GF系列TNR效果更佳。

2. 如果暴露在阳光下或者接近热源时,请确认TNR的工作温度范围。

3. 连接TNR的线请尽量短。如果连接线较长,连接线的电感会使电压下降,对于快速上升的浪涌的吸收效果也会下降。
