明达微LDO产品在实际选用时有哪些注意事项?

上海明达微电子有限公司创立于2004年,是一家为物联网、仪器仪表、安防、汽车电子和家用电器等行业提供产品的集成电路设计公司,涉及电源管理、运算放大器、全桥驱动、负载开关、音频报警等产品,并以超低功耗、高耐压、高可靠性闻名于业界。明达微致力于客户的成功,可提供专业的技术咨询和定制化的产品服务,并围绕客户的特定需求,不断推出具有较强适用性的产品

电源管理是所有电子系统的基本模块。随着人们对提高电子产品便携性和计算能力的需求不断增长以及实施的传感器不断多样化,必然要求对电源管理设计进行仔细研究。低压降线性稳压器(LDO)提供了一种简单而又经济的方法,上海明达微电子电子设计和生产的LDO产品,具有多年的技术积累和应用经验,产品品种比较齐全。可在多种应用中调节由较高电压输入产生的稳定输出电压,相比较高耐压、负载小的应用场合,选用合适的LDO产品设计,而非用DC-DC降压产品,会显著降低设计难度和布板空间,同时可降低采购成本。这些产品具有多种特性,包括宽输入电压 、低静态电流 、低压降和低噪声、封装定义比较灵活。无论是为敏感型模拟系统供电还是延长电池寿命,明达微都能帮助您解决所遇到的几乎任何稳压器设计难题。下面就选用LDO产品主要参数进行简单介绍。

一、产品耐压:

产品耐压是选用LDO产品第一优先考虑参数,不同的应用环境对LDO耐压极限有不同的要求。比如单电源的电池场合,一般7V耐压,大容量电池或开关电源场合,耐压推荐要求一般在8V以上,汽车电源或适配器电源要求耐压基本在24V以上,设计的时候应考虑系统存在浪涌和产品流通或使用中存在静电可能性,因此推荐使用电压为产品最高耐压的80%以下。我司产品从低压到高压基本全部覆盖,后续耐压将会拓展在80V的新产品。

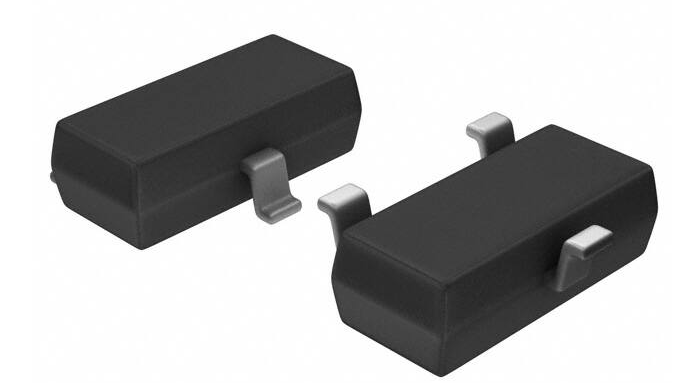

LDO

二、静态电流

静态电流IQ是系统处于待机模式且在轻载或空载条件下所消耗的电流。静态电流通常会与关断电流相混淆,关断电流是指设备处于关闭状态但系统仍与电池相连的情况下所消耗的电流,这两种参数在要求低消耗设计的设计中都很重要。在大多数集成电路设计电路中的放大器、基准电源和其他限流保护电路等都会影响消耗的静态电流值。相同工艺平台和相同设计架构,静态电流主要消耗在运放比较器这级电路。这也影响了芯片的相应速度,在实际应用中,静态电流越大,纹波抑制比和相应速度相对特性都将会有所提高,但在低功耗系统设计时,应避免待机功耗过大,这会影响电池的使用寿命。

当 LDO 完全运行时,芯片本身消耗的功耗计算如下:PD= (VIN - VOUT ) *IOUT+VIN * IQ,当输入输出电压差大,应用切换至待机模式或进入轻载状态时,静态电流对功耗的影响将显著增大,静态电流的大小相对稳压LDO的损耗占比就影响较大。

在总线制电源供电,产品节点较多的系统,每个节点之间会存在线阻抗,相应会产生压降,导致越往总线末端,供电电压Vn将远小于V0.节点越多,Vn的电压值将会更低。

对于电池供电设备,大部分时间 都处于待机或关机模式的应用,如智能手表、手环、甚至一些通讯模块常常会处于上述一种状态,系统始终处于待机模式,等待被唤醒,这表示用于稳压的 LDO的静态电流将对电池寿命产生重大影响。我司产品静态功耗全部在uA级别,这非常适合上述应用场景。但在通信或射频系统应用中对电源纹波和瞬态响应速度要求就非常高,可采用如:MD53UXX,MD53RXX,MD57XX,MD767X,瞬态相应都在65dB以上,可满足大部分系统对电源的瞬态响应的要求。 三、压降

压降电压Vdrop是指为实现正常稳压,输入电压 VIN必须高出所需输出电压 VOUT(s)与最小压差Vdrop之和, VIN ≧ VOUT(s) + Vdrop, 如果VIN低于此值,线性稳压器将进入压降区工作而无法输出所需稳定电压。在这种情况下,输出电压 VOUT 将等于 VIN 减去压降电压的值:VOUT= VIN − Vdrop,Vdrop等于输出负载电流乘以调整管的阻抗。以MD5333产品为例:当输出100mA电流时,MD5333(压差为1.5mV/mA) 的最大压降电压为1.5mV/mA*100mA=150mV。只要输入电压为大于(3.3V+150mV)=3.45V或更高,就不会影响芯片的稳定输出。但是输入电压降至 3.45V以下或者更低,将导致LDO进入压降状态,虽然应将输出电压调节为3.3V,但输入电源没有保持稳压所需的余量电压,因此输出电压将开始跟随输入电压变化。

四、效率

由于LDO属于线性稳压电路,电源转换效率约等于输出电压/输入电压,也就是说压差越大,效率越低,芯片本身承受的散热功耗越大,此时应考虑更大封装的产品,以便降低芯片内部的结温和系统工作时的温度,如封装不足以降低芯片结温,应考虑使用开关型电源DC-DC转换器(MD8941或MD8942),具体可以参考我司官网(www.md-ic.comc.n)产品资料。

明达微重视品牌的建设,依托完整和成熟的供应体系构建的质量管理体系,交付给客户的每个产品均通过检测,并满足ROHS 2.0协议和REACH认证等相关环保法规要求,明达微以结果为导向,勇于突破工艺限制,重新构想和定义高性能产品,每个新产品都会经过严格的测试,保证产品的质量和可靠性,以此推进明达微与客户、社会保持可持续的蓬勃发展。
