薄膜电容的基本参数和作用 薄膜电容的选型技巧!

作者:Nippon Chemi-Con    发布时间:2022-05-10 17:26:22  访问量:662  来源:ncc电容


  薄膜电容的基本参数和作用 薄膜电容的选型技巧,薄膜电容器是以金属箔当电极,将其和聚乙酯,聚丙烯,聚苯乙烯或聚碳酸酯等塑料薄膜,从两端重叠后,卷绕成圆筒状的构造之电容器。而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容),聚丙烯电容(又称PP电容),聚苯乙烯电容(又称PS电容)和聚碳酸酯电容。接下来,黑金刚电容上海樱拓详细为你说下“薄膜电容的基本参数和作用 薄膜电容的选型技巧”

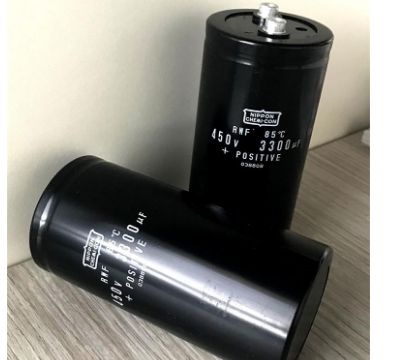

黑金刚电容

  一、薄膜电容的基本参数和作用

  1、薄膜电容的基本参数:

  ①额定直流电压:是在整个温度范围内允许持续施加的直流电压。

  ②介电强度:电容器的介质所能承受的电压,这个电压高于试验电压。

  ③额定交流电压:电容器工作在交流电压下可以连续施加的交流电压有效值。

  ④试验电压:电容器出厂前形式试验时对电容器施加的电压,一般在1.5~2倍,持续时间2分钟或500小时。

  2、薄膜电容的作用:

  薄膜电容作用和所有电容器的作用一样,就是起容纳电荷的作用。

  ②但是相比其他一般电容器来说薄膜电容由于具有很多优良的特性,因此是一种性能优越的电容器。它的主要特性如下:无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。

  ③其中金属化薄膜这种型态的电容器,它具有一种所谓的自我复原作用(Self Healing AcTIon),即假设电极的微小部分因为电界质脆弱而引起短路时,引起短路部分周围的电极金属,会因当时电容器所带的静电能量或短路电流,而引发更大面积的溶 融和蒸发而恢复绝缘,使电容器再度恢复电容器的作用。也就是说能瞬间自愈。

  二、薄膜电容的选型技巧

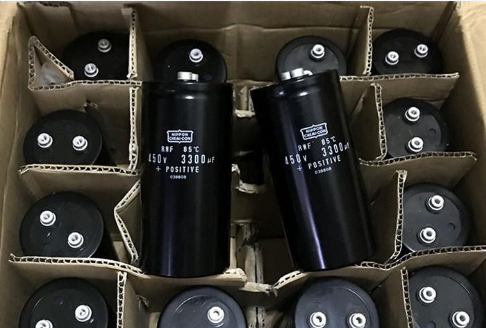

黑金刚电容

  1.电容器的额定电压:

  指在额定温度范围内可以连续施加到电容器的直流电压或脉冲电压的峰值。考虑到可靠性降额使用要求,通常要求实际工作电压应小于80%的额定电压值。

  2.电容器的工作电压选择:

  通过电容器的脉冲电压和耐电压,由于薄膜电容器存在损耗,在高频和高脉冲条件下使用时,如有较大通过电容器的电流会使薄膜电容器的自身发热,严重时将会有热击穿等(冒烟、击穿)的危险,因此使用中还受到电容器额定电流的限制。使用时必须确保这两个电压都在允许范围之内。如果无法确定实际工作电压(电流)波形,可用电容器工作的自身温升来确定,通常对聚酯类电容,允许自身温升在小于10C的条件下使用。对于聚丙烯电容,允许在自身温升在小于5℃的条件下使用。(实际测量应在电容器端面引线焊接部位表面测试)

  3.电容器容量和引线跨距的选择:

  1) 容量选取必须符合E24系列值范围内:1.0. 1.1. 1.2.1.3. 1.5.1.6. 1.8. 2.0. 2.2. 2.4. 2.7. 3.0. 3.3. 3.6. 3.9.4.3. 4.7. 5.1. 5.6. 6.2. 6.8. 7.5. 8.2. 9.1共24级,其中下面画横线的为E12系列值,为优选系列值。

  2)容量取值范围应符合各类电容器通用规格书中给出的容量范围 :

  不同厂家提供的规格书,其容量的上、下限范围可能略有不同,但如果容量选取值已明显低于该类别的下限值,则应在陶瓷电容器中选取,反之如容量值已高于该类别的上限值,则应在电解电容器中选取。

  3)引线成型脚距的选取:

  不同型号不同规格的薄膜电容器,其引线常规间距P 在厂家规格书中都有确定的数值,但在实际使用中,根据PCB装配要求,可以要求厂家成型供货,给出的成型后脚距F的尺寸要求。
