贴片电容和贴片电阻的分辨方法

当前位置:NCC黑金刚电容 > 产品资讯

贴片电容和贴片电阻的分辨方法

作者:NCC电容|黑金刚电容|NIPPON CHEMI-CON    发布时间:2022-03-26 13:41:00  访问量:1486  来源:NCC电容|黑金刚电容


贴片电容和贴片电阻在外观上的相同点:

1、两者在外形上很相似,都是长方体。

2、贴片电阻器的规格尺寸(主要指长度和宽度)与贴片电容大部分都相同,例如市场上常见的规格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。


贴片电容和贴片电阻的分辨方法

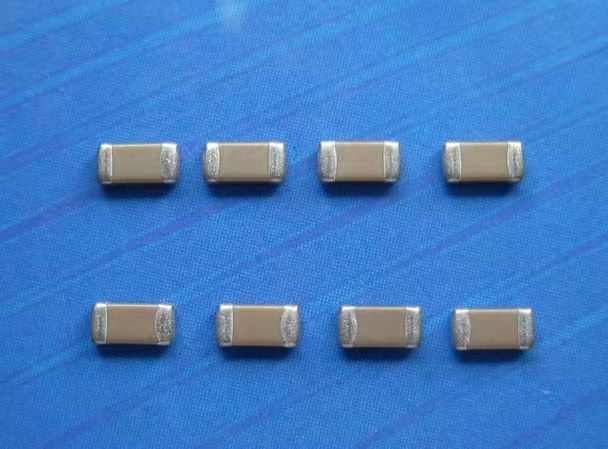

1、贴片电阻和贴片电容通过观察外观颜色及形状,一般都能区分开来。贴片电容几乎都为灰色或棕色,有部分为黄色,如钽质电容。电阻无一例外都是黑色的。另外一个区分之处就是贴片电阻都印了阻值在顶部,如103 10 101 0其中10就是10欧,0就是0欧,10X的X表示有几个0,103就是10000,类推。而电容一般无任何标识。最后一点区别就是电容一般比较厚,而电阻比较扁平。用万用表电阻档测量(单独测量,焊接上PCB的不能测),有阻值读数为电阻,阻值读数无穷大为电容。

2、本体丝印:贴片电容由于制造工艺中需要在高温中烧制,因此无法在电容本体上打上标示。而贴片电阻本体上一般都有丝印标示。该打标一般为三位或四位数字,其含义是阻值代码,其前2位或者前三位是有效数字,最后一位是有效数字后面零的个数。

3、规格尺寸:尽管1210等较小规格书尺寸都相同,但是1210以上却不尽相同,贴片电容可选的规格尺寸更丰富一些,如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而贴片电阻较大封装常见的只有2010和2512两种。
