电解电容特性结构分析

作者：黑金刚电容    发布时间：2021-01-14 17:37:38  访问量：6779  来源：NIPPON CHEMI-CON

　　电解电容是电容的一种，可分为无极性和有极性两种类型，金属箔为正极(铝或钽)，与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质，阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。同时电解电容正负不可接错。

　　一、电解电容结构：

　　铝电解电容器是有极性的电容器，它的正极板用铝箔，将其浸在电解液中进行阳极氧化处理，铝箔表面上便生成一层三氧化二铝薄膜，其厚度一般为0.02 - 0.03μm。这层氧化膜便是正、负极板间的绝缘介质。电容器的负极是由电解质构成的，电解液一般由硼酸、氨水、乙二醇等组成。为了便于电容器的制造，通常是把电解质溶液浸渍在特殊的纸上，再用一条原态铝宿与浸过电解质溶液的纸贴合在一起，这样可以比较方便地在原态铝箔带上引出负极。

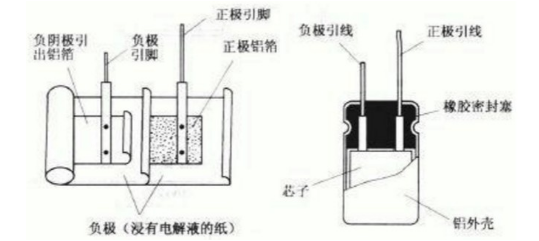

　　如图所示。将上述的正、负极按其中心轴卷绕，便构成了铝电解电容器的芯子，然后将芯子放入铝外壳封装，便构成了铝电解电容器。为了保持电解质榕液不泄漏、不干涸，在电解电容封装铝外壳的口部用橡胶塞进行密封。为了获得较大的电容量且体积又要小，在正极铝箔的一面用化学腐蚀方法形成凸凹不平的表面，使电极的表面积增大，从而使电容量增加。铝电解电容器之所以有极性，是因为正极板上的氧化铝膜具有单向导电性，只有在电容器的正极接电源的正极，负极接电源的负极时，氧化铝膜才能起到绝缘介质的作用。如果将铝电解电容器的极性接反，氧化铝膜就变成了导体，电解电容器不但不能发挥作用，还会因有较大的电流通过，造成过热而损坏电容器。为了防止铝电解电容器在使用时发生意外爆炸事故，一般在铝外壳封装的端面压制有向槽式的机械薄弱环节，一旦电解电容器内部压力过高，薄弱环节的沟槽便会开裂，进行泄压防爆。

　　铝电解电容器虽然有极性，但如果在结构和工艺上采用新方法，也可以制成无极性的电解电容器。

　　二、电解电容特点：

　　电解电容器特点一：单位体积的电容量非常大，比其它种类的电容大几十到数百倍。

　　电解电容器特点二：额定的容量可以做到非常大，可以轻易做到几万μf甚至几f(但不能和双电层电容比)。

　　电解电容器特点三：价格比其它种类具有压倒性优势，因为电解电容的组成材料都是普通的工业材料，比如铝等等。制造电解电容的设备也都是普通的工业设备，可以大规模生产，成本相对比较低。常见的日系电解电容以Nippon Chemi-con(黑金刚)、Rubycon(红宝石)为代表，台系电解电容则以LELON(立隆)、CAPXON(丰宾)为代表，港系电解电容则以SAMXON(万裕)、KFSON(康富松)为代表 ,国内以TH(华裕)、、Chang(华威)、Xunda(讯达)等为代表，欧美以ELEBASIC、KENDEIL、EVERALPHA为代表。
